许多客户在咨询时都会问：“竹子用在户外，真的不怕雨淋吗？会不会几年就烂了？”这确实是户外竹材应用的核心痛点。今天，我们就从技术层面，公开我们工厂户外重竹产品的防腐防霉秘籍，让您了解为什么我们的产品能在潮湿环境中历久弥新。
一、竹材腐朽的根源
新鲜的竹材富含淀粉、糖类、蛋白质等营养物质。在湿度超过20%、温度适宜的情况下，这些物质就成了真菌（霉菌、腐朽菌）和害虫（白蚁）的美食。同时，竹子本身具有的维管束结构容易吸水，干湿交替导致的开裂，进一步加速了破坏过程。因此，要实现竹材户外耐久，必须解决三个问题：去除养分、降低吸水性、增强尺寸稳定性。
二、核心技术一：高温碳化（物理改性）
不同于传统木材的化学防腐剂浸泡（如CCA处理），我们率先采用了更环保的物理改性技术——高温碳化。
我们将竹材置于高温（160℃-200℃）和高湿的特殊环境中进行处理。这个过程会发生以下神奇变化：
养分破坏：半纤维素分解，淀粉和糖分被降解或转化，切断了微生物的食物链。
吸湿性降低：纤维素中的羟基（OH）发生改变，竹材的吸水能力大幅下降，尺寸稳定性提升70%以上。
颜色改变：高温炭化使竹材呈现出均匀的深褐色或浅褐色，这种颜色由内而外，不仅美观，而且不会像染色剂那样褪色。

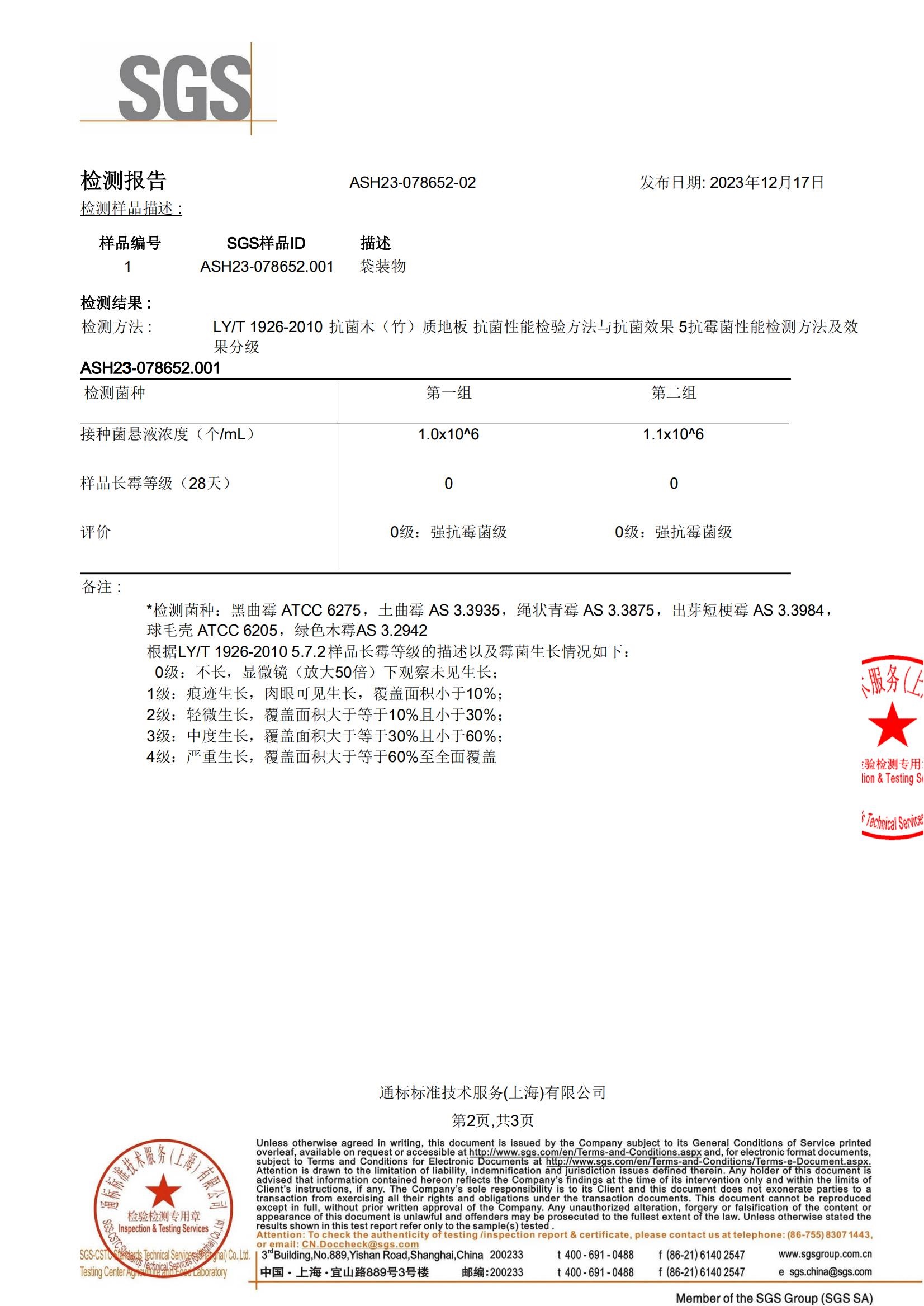

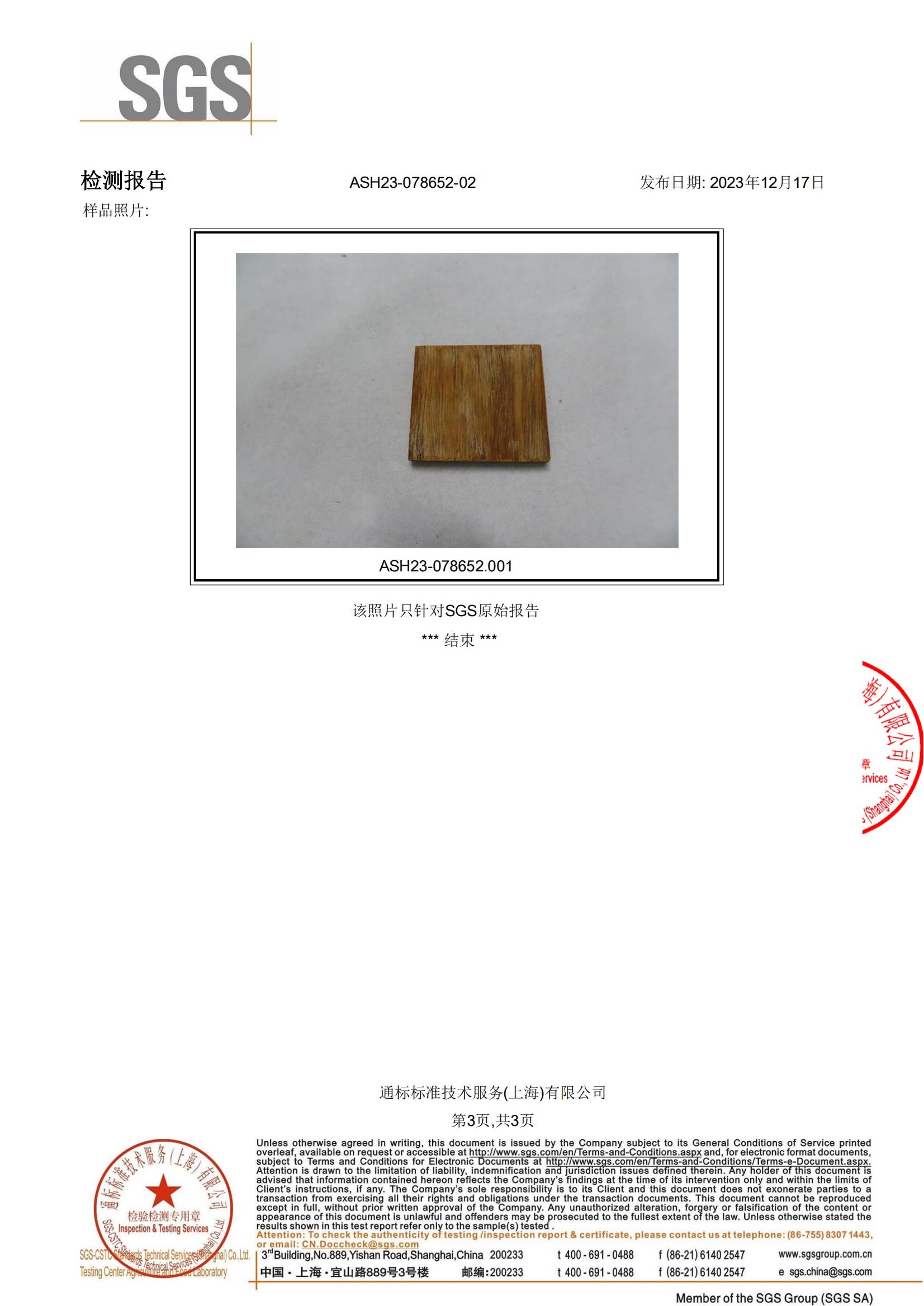

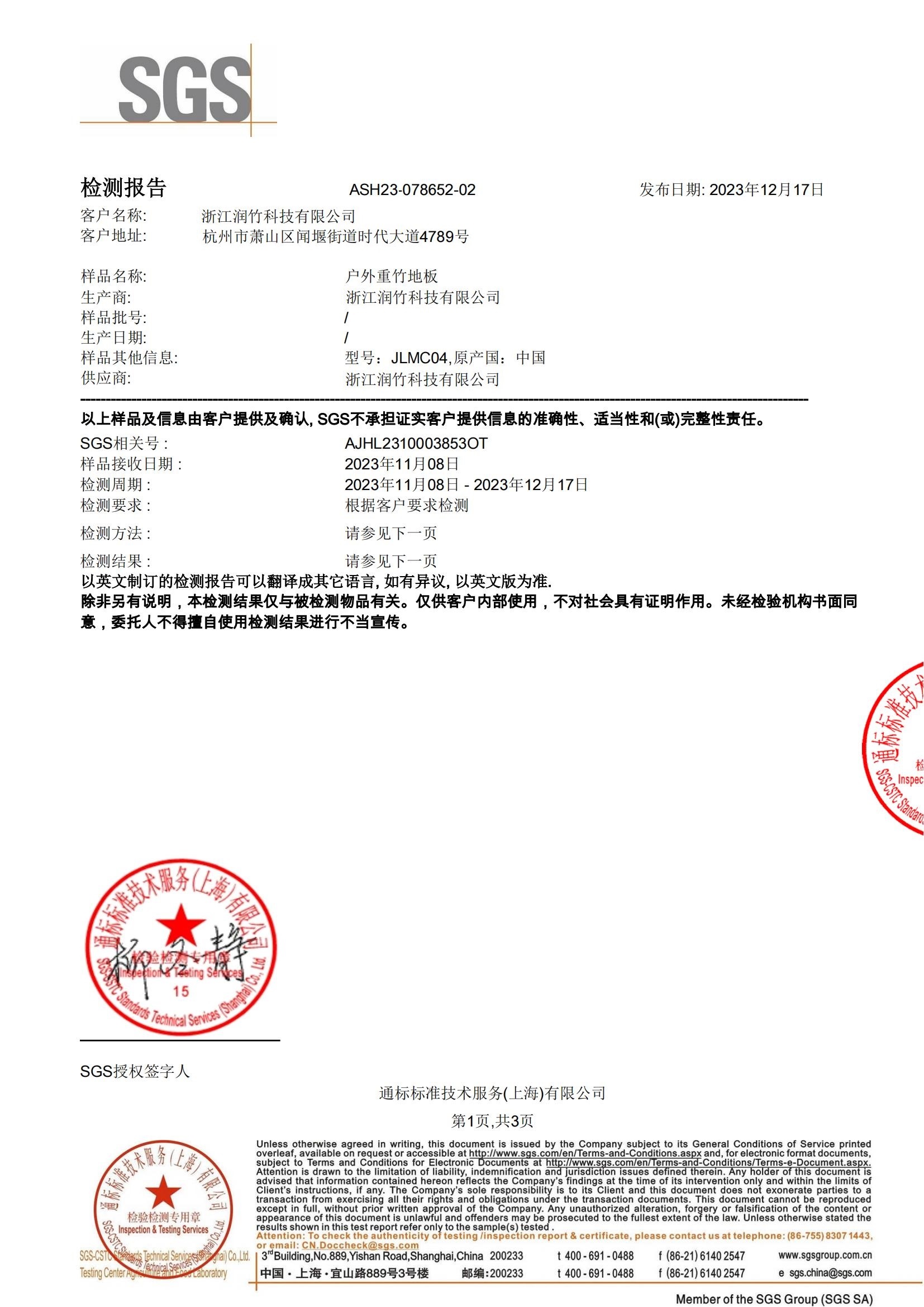

经过碳化的竹材，其耐腐等级达到强耐腐级别（Ⅰ级），即使长期置于户外，也不会轻易腐朽。
三、核心技术二：高密度重组（物理隔绝）
我们的户外重竹不是简单的竹片粘合，而是将竹纤维束打散、重新排列组合。在超高压压力（超过1000吨）下，竹材被压缩得密不透风。这种高密度结构本身就形成了一道物理屏障：
低吸水率：密度越高，内部空隙越小，毛细吸水效应越弱。我们的重竹24小时吸水率低于5%，雨水只停留在表面，无法深入内部。
菌虫无法侵入：腐朽菌的生长需要氧气和水分，高密度的致密结构让菌丝无法扎根。
抗冲击性强：高密度带来高硬度，表面耐磕碰，不易产生微裂纹，进一步阻止水分渗入。
四、核心技术三：天然树脂浸渍
在重组过程中，我们使用的胶粘剂是改性酚醛树脂。这种树脂不仅环保（可达E0级），而且本身具有极佳的耐水、耐候和耐化学腐蚀性能。它像一层纳米级的保护膜，包裹着每一根竹纤维，即使长期处于潮湿环境，也不会水解开胶。同时，树脂填充了竹材内部的微孔隙，进一步降低了吸水率。
五、表面防护：耐候涂层
对于户外使用的竹材，表面涂装是最后一道防线。我们采用进口户外耐候木蜡油或水性聚氨酯漆，具有以下特点：
抗紫外线：添加UV吸收剂，减缓竹材因阳光照射引起的褪色和老化的速度。
防水防污：表面形成憎水膜，雨水呈水珠状滚落，污渍不易附着。
透气性：木蜡油可渗透进竹材表面，保持“会呼吸”的特性，避免漆膜起泡剥落。
建议每2-3年重新涂刷一次木蜡油，以保持最佳防护效果。
六、综合防腐体系
我们的户外重竹产品，从内到外构建了四重防腐体系：
原料选择：只选5-6年生成熟竹材，材质致密，初始养分较低。
高温碳化：破坏内部养分，降低吸湿性。
高密度重组：物理隔绝，阻止水分和菌虫侵入。
表面涂装：耐候涂层，抵御紫外线和雨水侵蚀。
正是这一整套技术，确保了我们的户外重竹扶手栏杆、竹结构建筑、竹廊架等产品在户外环境下使用寿命可达15-20年，甚至更久。
七、日常维护小贴士
尽管我们的产品已具备极强的防腐能力，但正确的维护能锦上添花：
定期清扫落叶灰尘，避免长期潮湿堆积。
每年检查表面涂层，如有磨损可局部打磨后重涂木蜡油。
避免尖锐物体长期刮擦表面。
在极端潮湿地区，可适当增加通风设计。
选择我们的户外重竹，就是选择了省心与长久。欢迎联系我们了解更多技术细节或索要样品！
